AT20A Szennyvíz szivattyú Motor védelem 230V [ AT20A ]

Leírás

AT20A Szennyvízszivattyú Motorvédelem és Vezérlés (230V)

Saját gyártású, professzionális vezérlődoboz, amelyet kifejezetten az egyfázisú (230V, max 10A) szennyvízszivattyúk védelmére fejlesztettünk ki. Beépített életvédelmi relével (Fi-relé) és kismegszakítóval védi a motort a leégéstől, valamint a hálózatot a zárlattól.

⚠️ Fontos Figyelmeztetés: Szakember Szükséges!

A készülék elektromos hálózatba történő bekötését kizárólag villamossági szakember végezheti! A szakszerűtlen bekötés balesetveszélyes és a garancia elvesztésével járhat.

Elakadt? Segítünk!
Mivel mi gyártjuk a terméket, pontosan ismerjük a működését. Ha kérdése van a telepítéssel vagy a kompatibilitással kapcsolatban, keressen minket bizalommal elérhetőségeinken. Igény esetén szakmai tanácsot adunk a beüzemeléshez.

Miért érdemes beépíteni az AT20A védelmet?

A szennyvízszivattyúk meghibásodását leggyakrabban a motor leégése okozza (pl. megszorul a tengely egy feltekeredett rongy miatt). Ez a vezérlés megelőzi a bajt:

• Azonnali motorvédelem: A vezérlés érzékeli a drasztikus áramfelvétel-növekedést (megszorulás), és a kismegszakító azonnal leold. Piros fény jelzi a hibát.
• Életvédelem (Fi-relé): Beépített áram-védőkapcsolóval rendelkezik. Ha víz kerülne az elektromos részekbe, a rendszer azonnal áramtalanít.
• Kültérre is: IP65 védettségű dobozban kapja, amely ellenáll a pornak és a vízsugárnak.

Opcionális Vészjelző Funkció

A védelembe beköthető egy töltő-ürítő úszókapcsoló is (nem tartozék, külön vásárolható meg). Ez túlcsordulás esetén figyelmeztet: ha a tartály vészesen megtelik, a készüléken egy külön piros LED világít.

Bekötési Segédlet (Szakembereknek)

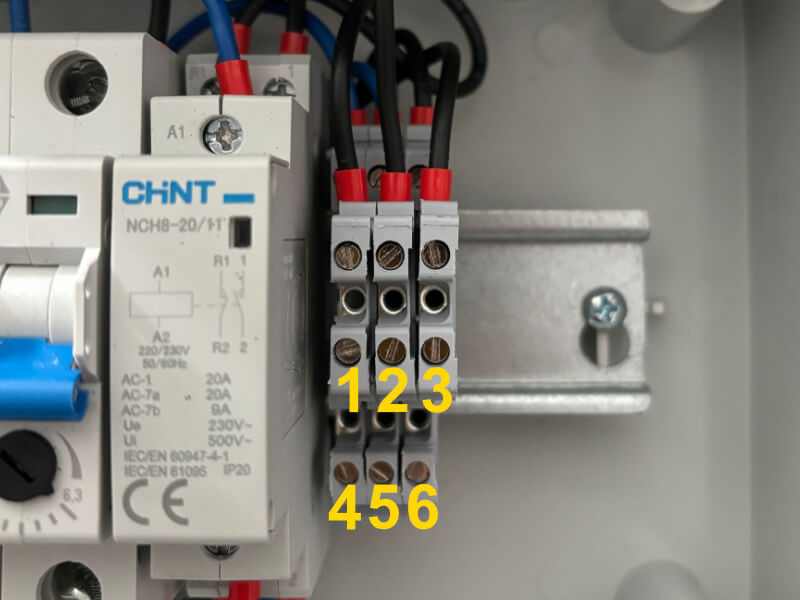

A bekötést feszültségmentesített hálózaton kell elvégezni! A sorkapcsok számozása a termék belső címkéjén és a mellékelt fotókon is látható.

Sorkapocs kiosztás:

• 1-es kapocs: Hálózat L (Fázis – barna vagy fekete)
• 2-es kapocs: Szivattyú L (Fázis – barna vagy fekete)
• 3-as kapocs: Vész szintjelző / Úszókapcsoló (egyik ág)
• 4-es kapocs: Hálózat N (Nulla – kék)
• 5-ös kapocs: Szivattyú N (Nulla – kék)
• 6-os kapocs: Vész szintjelző / Úszókapcsoló (másik ág)

Fontos szerelési utasítások:

• A hálózat és a szivattyú földkábeleit (zöld-sárga) a dobozon belül WAGO elemmel vagy sorkapoccsal össze kell kötni!
• Amennyiben a vész szintjelző funkciót (úszókapcsolót) nem használja, a 3-as és 6-os kapcsokat át kell hidalni a megfelelő működés érdekében.
